۱.۳ طراحی شماتیک (Schematic)

مرحله بعدی، ترسیم نقشه الکترونیکی یا شماتیک مدار است. در این مرحله از نرم‌افزارهایی مانند Altium Designer، KiCad یا Eagle استفاده می‌شود.
در طراحی شماتیک باید به موارد زیر توجه کرد:

• اتصال صحیح سیگنال‌ها و خطوط تغذیه

• استفاده از فیلترها و حفاظت‌های لازم (فیوز، TVS، فیلتراسیون EMI)

• رعایت اصول ایمنی و جداسازی مدارات قدرت و سیگنال

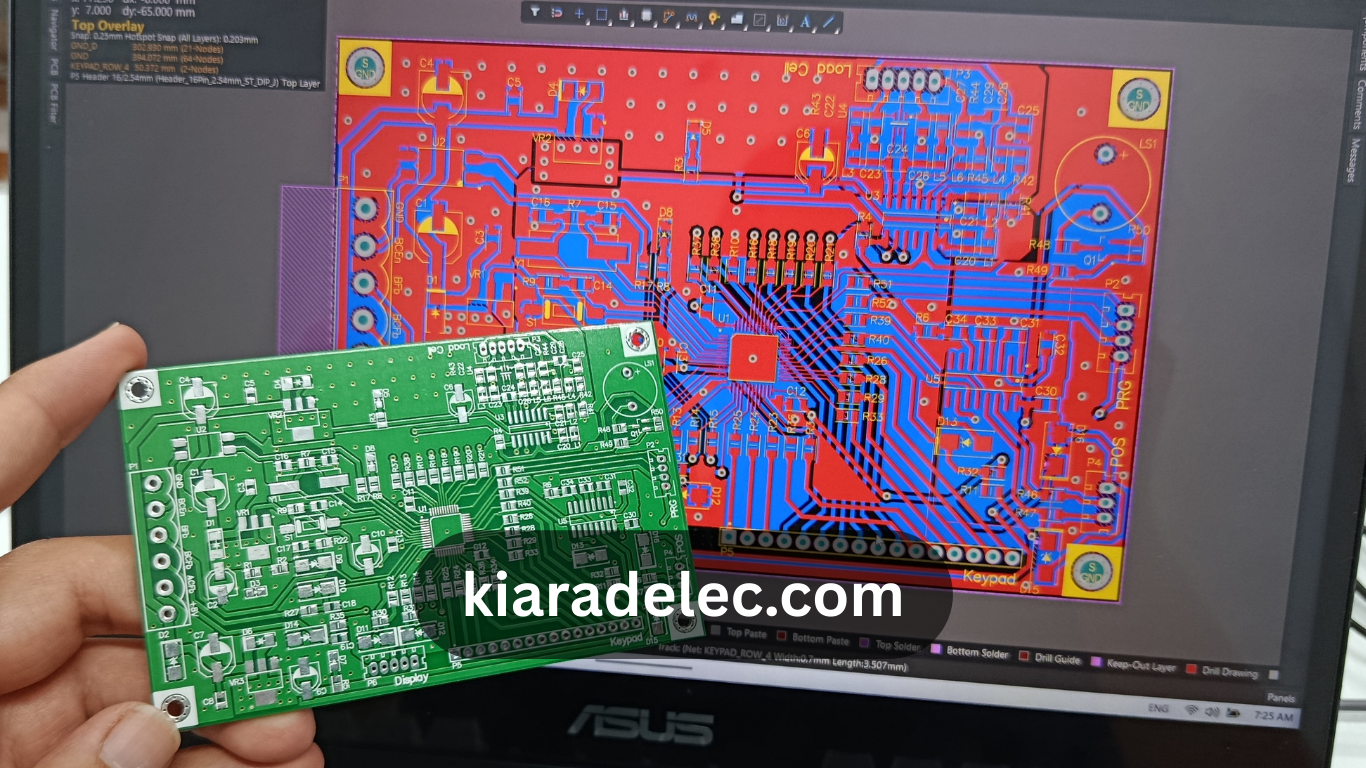

۱.۴ طراحی PCB (برد چاپی)

در این بخش، شماتیک به یک طرح فیزیکی تبدیل می‌شود. این مرحله یکی از مهم‌ترین بخش‌های طراحی است و شامل موارد زیر می‌شود:

• جای‌گذاری قطعات (Placement): قطعات باید به گونه‌ای قرار گیرند که مسیرهای ارتباطی کوتاه و بهینه باشند.

• مسیرکشی (Routing): رعایت ضخامت مناسب مسیرها، جداسازی سیگنال‌های حساس، و کاهش تداخل الکترومغناطیسی (EMI).

• انتخاب لایه‌ها و ضخامت مس (برای جریان‌های بالا یا سیگنال‌های پرسرعت).

۱.۵ بازبینی و شبیه‌سازی

پیش از ارسال طرح به کارخانه، باید آن را با ابزارهای ERC (Electrical Rule Check) و DRC (Design Rule Check) بررسی کرد. همچنین، شبیه‌سازی مدار می‌تواند بسیاری از مشکلات را پیش از تولید آشکار کند.

۲. آماده‌سازی برای تولید

پس از نهایی شدن طراحی، باید مدار را برای تولید آماده کرد. این مرحله شامل:

• خروجی گرفتن از فایل‌های Gerber

• تهیه لیست قطعات یا BOM (Bill of Materials)

• هماهنگی با کارخانه تولید PCB برای بررسی محدودیت‌ها و استانداردها

۳. مونتاژ و تست نهایی

مونتاژ برد می‌تواند به روش‌های SMD یا THD انجام شود. پس از مونتاژ، تست عملکردی برد برای اطمینان از صحت کار ضروری است. در این مرحله، هر گونه اشکال باید شناسایی و رفع شود تا محصول آماده استفاده شود.

۴. نکات طلایی برای طراحان برد

• طراحی ماژولار انجام دهید تا بتوانید بخش‌ها را به‌روزرسانی یا تعویض کنید.

• مستندسازی کامل طرح، تعمیر و توسعه آینده را آسان می‌کند.

• همیشه تغییرات احتمالی آینده را در نظر بگیرید تا مجبور به بازطراحی کامل نشوید.

نتیجه‌گیری

طراحی برد الکترونیکی یک فرآیند چندمرحله‌ای است که نیاز به دقت، دانش فنی و تجربه دارد. رعایت اصول و استانداردها می‌تواند علاوه بر کاهش هزینه و زمان، کیفیت محصول را به شکل چشمگیری افزایش دهد.
